Name: 造られた鋼鉄フランジを付けたようになった地球弁800lbsおよび13CRによるトリムはA105によってNPT/SWボディとして接続する
Brand: TOBO STEEL GROUP CHINA
SKU: SS304
Availability: InStock

ホーム製品ステンレス鋼の地球弁

造られた鋼鉄フランジを付けたようになった地球弁800lbsおよび13CRによるトリムはA105によってNPT/SWボディとして接続する

商品の詳細:

起源の場所:	陶磁器
ブランド名:	TOBO
証明:	API ISO CE
モデル番号:	SS304

お支払配送条件:

最小注文数量:	5pcs
価格:	交渉可能
パッケージの詳細:	カートン、クライアント要求に従う層木の場合または
受渡し時間:	10仕事日
支払条件:	L/C、T/T、ウェスタン・ユニオン
供給の能力:	1ヶ月あたりの1000pcs

連絡先

詳細製品概要

生産の名前:	フランジを付けたようになった地球弁	材料:	A105
終了:	フランジを付けたようになった端または通される	適用:	ガス、オイル、水、Corrosieの液体および蒸気
サイズ:	DN80	圧力:	800LBS
Tempreture:	高温	茎の糸の位置:	外ねじ茎の地球弁
ハイライト:	造られた鋼鉄フランジを付けたようになった地球弁800lbs , A105は弁地球フランジを付けたようになった , 800lbsは弁地球フランジを付けたようになった

DN80 SS304 PN16のステンレス鋼は600~2500の圧力によって密封される地球弁を分類する

詳しい製品の説明

製品名:	地球弁	適用:	オイル、ガス、水、蒸気等、
サイズ:	DN15 ~DN50	圧力:	PN16~160/150lbs~2500lbs/JIS 10K/20K
標準:	API 6D/ANSI 16.5のB/JIS 20K/JIS 10K	温度:	-29~425 C
ボディ:	A105	トリム:	13CR
接続しなさい:	NPT/SW
高いライト:	鋳造物鋼鉄地球弁、 2インチの地球弁

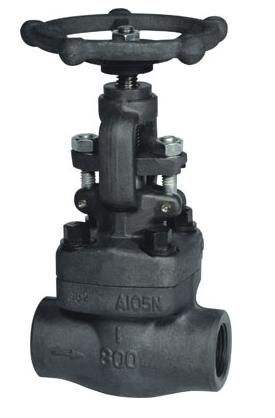

造られた鋼鉄地球弁800lbsおよび13CRによるトリムはA105によってNPT/SWボディとして、接続する

造られた鋼鉄地球弁は3つのボンネットの設計で利用できる。

最初の設計はボルトで固定されて、F304L/graphite.Ringの接合箇所のガスケットでなされて男女の共同の、螺線形の傷のガスケットが要求あり次第また利用できる。

第2設計は通されるの溶接されたボンネット、溶接継手を密封するためにであり。

要求あり次第完全溶込みの強さの溶接継手は利用できる。

第3設計は通されたおよび圧力シールのボンネットの接合箇所が付いている圧力シールのボンネット、である。

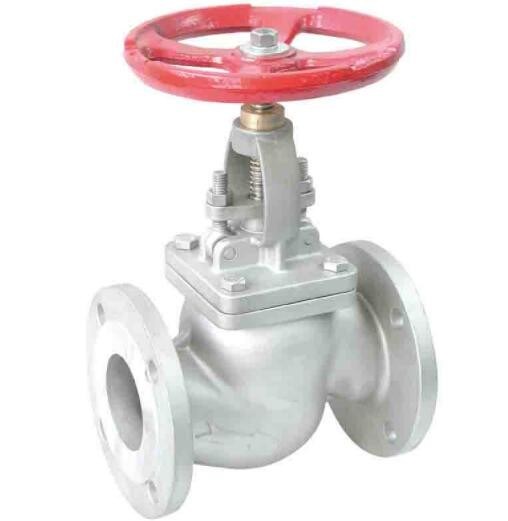

造られた鋼鉄フランジを付けたようになった地球弁800lbsおよび13CRによるトリムはA105 0によってNPT/SWボディとして、接続する

技術仕様

※の地球弁はAPI 602、およびASME B 16.34に合致する

※はそれぞれAPI 598に従ってテストされ、印はMSS SP-25ごとにある

※の完全な左舷か慣習的な港

ねじおよびヨークの外の※ （OS及びY）

※の二つの部分から成ったself-aligningパッキン押さえ

螺線形の傷つけられた通るガスケットの、通されたおよびシールによって溶接されるボンネットが付いている※によってボルトで固定されるボンネットまたは

圧力シールのボンネット

※の必要な後席

※のソケットの溶接はASME B16.11に終わる

※はANSI/ASME B1.20.1に端（NPT）をねじで締めた

造られた鋼鉄地球弁は3つのボンネットの設計で利用できる。

第2設計は通されるの溶接されたボンネット、溶接継手を密封するためにであり。

要求あり次第完全溶込みの強さの溶接継手は利用できる。

第3設計は通されたおよび圧力シールのボンネットの接合箇所が付いている圧力シールのボンネット、である。

郵便部品及び材料

いいえ。	部分名	ASTMへのCS	ASTMに関して	SSへのASTM
いいえ。	部分名	タイプA105	タイプF22	タイプF304 （L）	タイプF316 （L）
1	ボディ	A105	A182 F22	A182 F304 （L）	A182 F316 （L）
2	ディスク	A276 420	A276 304	A276 304 （L）	A276 316 （L）
3	茎	A182 F6	A182 F304	A182 F304 （L）	A182 F316 （L）
4	ガスケット	波形SS+のグラファイト		SS+PTFE
5	ボンネットのボルト	A105	A276 304	A276 F304 （） L	A276 F316 （L）
6	ボンネットの馬蝿の幼虫	A193 B7	A193 B16	A193 B8	A193 B8M
7	Pin	A276 420		A276 304
8	腺	A276 410		A182 F304 （L）	A182 F316 （L）
9	腺のアイボルト	A193 B7	A193 B16	A193 B8	A193 B8M
10	腺のフランジ	A216 WCB		A351 CF8
11	腺ナット	A194 2H	A194 4	A194 8	A194 8M
12	ヨークのナット	A276 410
13	H.W.Lockのナット	A194 2H	A194 4	A194 8	A194 8M
14	ネームプレート	SS
15	手動ハンドル	A197
16	茎のパッキング	適用範囲が広い			PTFE
適した媒体		水、オイル、ガス等、		水、オイル、ガス等、	HNO₃、CH₃OOH等
適した温度		-29℃~425℃		-29℃~550℃	-29℃~180℃

主要な外面および関係次元

造られた鋼鉄フランジを付けたようになった地球弁800lbsおよび13CRによるトリムはA105 1によってNPT/SWボディとして、接続する

造られた鋼鉄フランジを付けたようになった地球弁800lbsおよび13CRによるトリムはA105 2によってNPT/SWボディとして、接続する

クラス800LB

NPS	Conv。	3/8"	1/2」	3/4"	1"	11/4」	11/2」	2"
NPS	完全		3/8"	1/2」	3/4"	1"	11/4」	11/2」	2"
L		79	79	92	111	120	152	172	200
H （開いた）		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	ボルトで固定される	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	溶接される	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

900LB~ 1500LBを分類しなさい

NPS	Conv。	3/8"	1/2」	3/4"	1"	11/4」	11/2」	2"
NPS	完全		3/8"	1/2」	3/4"	1"	11/4」	11/2」	2"
L		92	111	111	120	152	172	200	220
H （開いた）		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
Wieght	ボルトで固定される	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
Wieght	溶接される	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0
