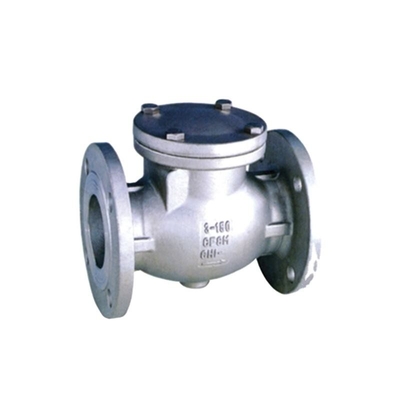

フランジを付けたようになったDIN DN50 DN100 DN200 PN25のバネ付きの鋳造物WCBピストン地球の逆止弁

フランジ DIN DN50 DN100 DN200 PN25 春装 鋳型 WCB ピストン グローブチェックバルブ

定数直径: Ø50-Ø200 (2- 8)

最大作業温度: 80°C (176°F)
最大作業圧: 16 bar (230 psi)
ボディ:鋳鉄 (GG25)
コーティング:エポキシ粉末
尺寸:DIN 3202/2-F6
フレンズの寸法:DIN 2501 (フレンズ) TS ISO 7005-2
基準:
設計と製造:EN 1868
面対面:DIN 3202
フランゲの端: EN 1092-1
検査と試験:EN 12266-1

システムを通過する液体の圧力はバルブを開くが,流れの逆転はバルブを閉じる.正確な操作は,チェックバルブメカニズムの種類によって異なります.チェックバルブの一般的なタイプは,スイングです,リフト (ピストンとボール),バタフライ,ストップと傾きディスク.


仕様:


基準:


チェックバルブの種類

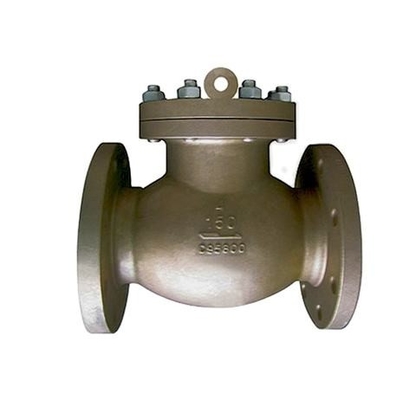

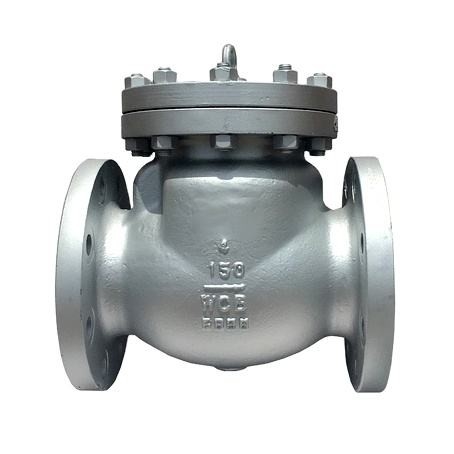

スイングチェックバルブ
基本のスウィング・チェック・バルブには,バルブボディ,キャプネット,およびヒンジに接続されているディスクが含まれます.ディスクは,バルブ座席から離れてスウィングして,前向きの流れを可能にします.上流が止まったときにバルブ座席に戻る逆流を防ぐため

スイング型チェックバルブのディスクは,完全に開くまたは閉じるため,導かれない.さまざまなアプリケーションの要件を満たすために,多くのディスクと座席設計が利用できます.バルブは,完全な圧力が低下すると自動的に閉じる. 逆流を防ぐために,これらのバルブは,流れがゼロに達すると完全に閉まります.バルブ内の渦巻と圧力の低下は非常に低い.


リフトチェックバルブ
リフト・チェックバルブの座席設計は,グローブバルブと似ています.ディスクは通常ピストンまたはボール形のものです.

リフト・チェック・バルブは,流量速度の高い高圧サービスに特に適しています.リフト・チェック・バルブでは,ディスクは正確に導かれ,ダッシュポットに完璧にフィットします.リフトチェックバルブは,上向き流量を持つ水平または垂直パイプラインに設置するのに適しています..

フローを上昇させるため,チェックバルブは常に座席の下に入らなければならない. 流れが入ると,ピストンまたはボールは座席からのガイド内に上向きの流れの圧力によって上昇する.流れが止まったり逆転したときに,ピストンまたはボールは,逆流と重力によってバルブ座席に押し付けられます.




特徴:

1サイズも小さく 重量も軽く 構造もコンパクトで メンテナンスは簡単
22つのトルションスプリングが使用され,ペアバルブプレートごとに排泄され,プレートが迅速に閉じます.
そして自動的に
3迅速な閉じる作用は,媒体が戻ってくるのを防ぎ,水のハンマー効果を排除します.
4短い体構造の長さと良い硬さ.
5このバランブは,圧水試験で漏れなく,しっかりと密閉されています.
6安全で信頼性の高い 干渉耐性が高い
