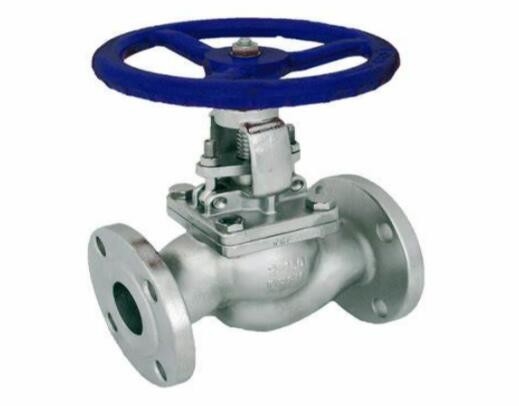

API 598 CF8Mは鋼鉄地球弁地球弁DIN 3202 ANSI 150のフランジを付けたようになった

地球弁

細部
サイズ:100mm
圧力評価:PN100
ボディ/ボンネット:WCB （GP240GH）
ディスク:WCB （GP240GH）
座席:13%Cr
バットはフランジを溶接した
ねじおよびヨークの外
ボルトで固定されたボンネット

特徴
1. まっすぐボディ設計をpatteren
2. ねじおよびヨークの外のOS及びY、
3. BB、ボルトで固定されたボンネット
4. ボンネットとintergralヨーク
5. 上昇の茎および手動ハンドル
6. プラグの緩いディスク、選択または球
7. 回復可能な座席リング
8. のための及び上で影響の手動ハンドル10 ″
9. 横のサービス
10. フランジを付けたようになったまたはバット溶接端
11. ギヤ オペレータと利用できる

炭素鋼ANSI 300の金属の座席が付いているフランジを付けたようになった地球弁。、向かい合ってEN 12266-1によってテストされるASME B16.5にフランジとのASME B16.10にBSに設計され、1873製造されて。ステンレス鋼の補強されたグラファイトのガスケットおよび適用範囲が広いグラファイトのパッキング。13CRはより大きい耐久性および摩耗のための座席そしてディスクを補強した。蒸気および高温適用のための偉大な人。地球弁はまたゲート弁かユーザーがすばらしい程度のフロー制御を達成したいと思う他の手動制御弁に規則的に使用される。シャフトがそれの下に持っているゆっくり座席で止まる前の流れを削減したそれの底の『地球形』を来るので。すべての地球弁は投げられた熱数とテストおよびミルの証明書のための品質保証を与えることを来る。

地球弁のボディ設計

地球弁のための3つの第一次ボディ設計が、即ちある。

ティー パターンかZボディ



角度パターン


Y字状回路パターンかYボディ ボディ




地球弁のディスクおよび座席および茎

ディスク。地球弁のための共通ディスク設計はある。球ディスク、構成ディスクおよびプラグ ディスク。球ディスク設計は低圧および低温システムで主に使用される。それは流れを絞ることができるが、流れを停止し、始めることを原則的には適用する。
構成ディスク設計はより堅い閉鎖を保障するディスクの堅い、非金属挿入物リングを使用する。
プラグ ディスク設計は球または構成の設計よりよい絞を提供する。それらは多くの異なった設計で利用でき、すべて長く、先を細くされる。

座席。地球のバルブ シートはバルブ本体に統合されるか、または失敗する。多くの地球弁はボンネットの中の後席を備えている。後部席は弁が十分に開いているとき茎とボンネット間のシールを提供し、建物からpakking弁に対してシステム圧力を防ぐ。後部席は頻繁に地球弁で加えられる。

茎。地球弁はディスクおよび茎を接続するために2つの方法を使用する。Tスロットおよびディスク ナットの構造。Tスロット設計では、ディスクは茎に茎に、がディスク ナットの設計で、ディスクねじで締まる滑る。
