起源の場所: | 中国 |
ブランド名: | TOBO |
証明: | ISO 9001/ API 6D |
モデル番号: | CF8M |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiation |
パッケージの詳細: | 通常、海上配送用の合板ケーススーツによる梱包 |
受渡し時間: | 10仕事日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの10000 PC |
製品名: | 振動逆止弁 | 材料: | 316L |
---|---|---|---|
適用: | オイル、ガス、水、蒸気等 | 利点: | 静かな |
温度: | -10〜80 C | 設計: | ウエファー |
ボディ: | ステンレス鋼 | 座席: | ステンレス鋼 |
ハイライト: | SUS304ウエファーのタイプ逆止弁,PN40ウエファーのタイプ逆止弁,SUS304単一ディスク逆止弁 |
商品名: | ボールチェックバルブ | 申し込み: | 下水、水など、 |
---|---|---|---|
サイズ: | DN15〜DN300 | プレッシャー: | PN2.5 / 6/10/16 / 125lbs / 150lbs / JIS 5K / JIS10K |
標準: | DIN / BS / AWWA / JIS | 温度: | -20〜120 C |
体: | 鋳鉄/ダクタイル鋳鉄 | 玉: | 鉄コーティングEPDM / NBR |
ハイライト: |
ステンレス鋼球逆止弁、垂直ボールチェックバルブ |

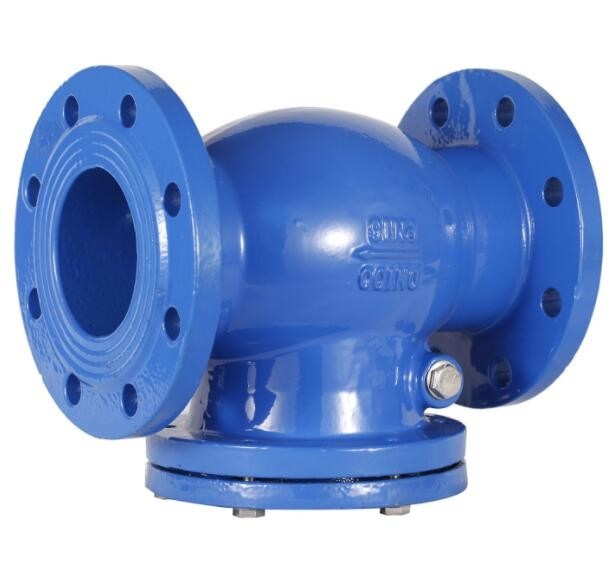

エポキシ粉体塗装を施した12インチダクタイル鋳鉄GGG50スライディングボールチェックバルブ
説明:
技術的パラメータ | ||||
モデル | PN(MPa) | 鋳造試験圧力(MPa) | シール試験圧力(MPa) | ボディ素材、ボンネット |
HQ41X-10 | 1 | 1.5 | 1.1 | 鉄または鋼 |
HQ41X-16 | 1.6 | 2.4 | 1.76 | |
メールパーツ&素材 | ||||
本体:鋳鉄、ダクタイル鋳鉄、WCB | ||||
ボンネット:鋳鉄、ダクタイル鋳鉄、WCB | ||||
ボール:ネオプレンでコーティングされた鋳鋼 | ||||
中:水と弱い腐食性流体 |
アプリケーション:
フランジ付きボールチェックバルブは、ゴムで覆われたローラーをディスクとして使用します。
中、バルブ内の一体型スライドパスに沿って上下に回転して開くか、
それを閉じます。
そして、それは良好な気密性、静かな閉鎖、そしてウォーターハンマーの生成がないことを特徴としています。
本体はフルウォーターフローパス設計で、フローが大きく、抵抗が小さく、水頭損失が小さくなっています。
スイングタイプの50倍。
垂直または水平に取り付け可能で、冷水、温水、工業用および工業用に使用できます。
生きているスラッジパイプネットワーク、特に水中スラッジポンプに適しています。
中温:0〜80℃。
寸法 | ||||||
DN(mm) | L | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18 / 8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23 / 12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23 / 12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23 / 12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23 / 16-25 | 820 |
チェックバルブ-ボールタイプ(逆止弁)は、ユニークなデザインの最初のバルブでした。非常にシンプル
しかし、重要なメカニズムを伴わない堅牢な設計。
従来のバルブで使用されていたヒンジピンディスク機構などの部品をすべて排除し、
リターン状態でフローメディアを阻止するための強化ゴムコーティングボール。
このボールは、ポンプがオンのときに流路から完全に外れて、水頭損失を最小限に抑えます。
球形のゴムでコーティングされたボールは、丸みを帯びたバルブシートを完全に密閉し、完全な漏れ防止を保証します
シーリング。
この設計には、目詰まりの防止やセルフクリーニングなどの他の利点があります。この実質的にメンテナンスフリーで
バルブは、必要に応じて、長期間使用した後、ボールのオンライン交換はほんのわずかな作業です。
*低消費電力
*より大きな固体処理能力
*セルフクリーニング、目詰まりなし
*完璧なシーリング
*低圧力損失
原理:
このバルブの心臓部は強化ゴムボールです。バルブのユニークなデザインは、ボールの自由な動きを可能にします。
ポンプが始動するとボールは開位置に移動し、干渉することなく液体が自由に流れるようになります(図を参照)。
ポンプが停止すると、ボールは自重と背圧により金属シートにしっかりと固定されます。
液体(図の上のマウス)。これにより、DROPLESSシーリングが実現します。
パーツリスト/構造材料
部 | 説明 | 標準 | 特別な |
1.1。 | 体 | 鋳鉄 | 聖鋼、鋳鋼 |
2.2。 | カバー | 鋳鉄 | 聖鋼、鋳鋼 |
3.3。 | 玉 | ニトリル強化 | EPDM、ネオプレン |
4.4。 | カバーリング | ニトリルゴム | ブチル、ヴィトン |
5.5。 | ボールシートリング | LTブロンズ | 聖鋼、ハードラブ。 |
6.6。 | ファスナー | 炭素鋼 | 聖鋼 |
商品名: | ディスコチェックバルブ | 申し込み: | 水、石油、ガスなど、 |
---|---|---|---|
サイズ: | DN15〜DN300 | プレッシャー: | PN16〜PN40、150ポンド〜600ポンド |
標準: | API 6D / ANSI 16.5 B / JIS 20K / JIS 10K / DIN | 温度: | -10〜80 C |
体: | SUS304 / 316 | シート: | CF8 / CF8M |
ハイライト: |
ステンレス鋼球逆止弁、垂直ボールチェックバルブ |
石油または蒸気用CF8PN40ウェーハディスコチェックバルブ、SUS304シングルディスク
申し込み:
バルブは、パイプラインや機器の媒体の逆流、および圧力を防ぐために使用されます
媒体のは、自動的に開閉の結果をもたらします。
媒体が逆流しているとき、事故を避けるためにバルブディスクは自動的に閉じられます。
仕様: | ||||
プレッシャー | PN(MPa) | |||
1.6 | 2.5 | 4 | ||
強さ | 2.4 | 3.8 | 6 | |
密閉する | 1.8 | 2.8 | 4.4 | |
体 | WCB(C) | CF8(P) | CF8M(R) | |
温度 | ≤425 | ≤100 | ≤100 | |
中くらい | 水、蒸気、油 | 硝酸 | 酢 |
決定: | ||||
DN(mm) | L | D | ||
1.6 | 2.5 | 4 | ||
15 | 25 | 48 | 48 | 48 |
20 | 31.5 | 58 | 58 | 58 |
25 | 35.5 | 68 | 68 | 68 |
32 | 40 | 80 | 80 | 80 |
40 | 45 | 90 | 90 | 90 |
50 | 56 | 105 | 105 | 105 |
65 | 63 | 125 | 125 | 125 |
80 | 71 | 140 | 140 | 140 |
100 | 80 | 160 | 165 | 165 |
125 | 110 | 190 | 195 | 195 |
150 | 125 | 215 | 225 | 225 |
200 | 160 | 270 | 285 | 290 |
250 | 200 | 330 | 340 | 350 |
300 | 250 | 385 | 400 | 415 |
素材: | |||
いいえ | 部品 | 数量 | 素材 |
1 | 体 | 1 | 316 |
2 | Oリング | 2 | EPDM |
3 | ディスク | 1 | 316 |
4 | Oリング | 1 | EPDM |
5 | アイボル | 1 | 316 |
6 | 小さなカバー | 2 | 316 |
7 | ピン | 1 | 316 |
8 | 固定ネジ | 2 | 316 |
9 | 大きなカバー | 2 | 316 |
10 | ボルト | 2 | 316 |
11 | バネ | 1 | 316 |
◆決定:
DN | PN10.PN16 | PN25 | PN40 | ||||||||||||||||||
A | B | C | D | E | L | G | A | B | C | D | E | L | G | A | B | C | D | E | L | G | |
40 | 94 | 16 | 22 | 81.4 | 25 | 195 | 0 | 等しいPN10 | 等しいPN10 | ||||||||||||
50 | 109 | 16 | 32 | 94 | 33.6 | 208 | 1 | ||||||||||||||
65 | 129 | 17 | 40 | 111 | 46 | 230 | 2 | ||||||||||||||
80 | 144 | 17 | 54 | 123 | 56.5 | 245 | 3 | ||||||||||||||
100 | 164 | 18 | 70 | 147 | 71.4 | 265 | 3 | 168 | 18 | 70 | 149 | 71.4 | 269 | 3 | 等しいPN25 | ||||||
125 | 195 | 18 | 92 | 171 | 87.3 | 297 | 5 | 194 | 18 | 92 | 171 | 87.3 | 296 | 5 | |||||||
150 | 220 | 20 | 112 | 200 | 106.6 | 321 | 5 | 224 | 20 | 112 | 202 | 106.6 | 325 | 5 | |||||||
200 | 275 | 22 | 154 | 256 | 148.2 | 376 | 5 | 284 | 22 | 154 | 265 | 148.2 | 385 | 5 | 291 | 22 | 154 | 268 | 148.2 | 392 | 5 |
250 | 331 | 26 | 192 | 302 | 185.2 | 436 | 6 | 342 | 26 | 192 | 307 | 185.2 | 447 | 6 | 353 | 26 | 192 | 312 | 185.2 | 458 | 6 |
300 | 380 | 32 | 227 | 352 | 216.3 | 484 | 10 | 401 | 32 | 227 | 360 | 216.3 | 499 | 10 | 418 | 32 | 227 | 368 | 216.3 | 516 | 10 |
350 | 446 | 38 | 266 | 408 | 254 | 548 | 12 | 458 | 38 | 266 | 412 | 254 | 560 | 12 | 475 | 38 | 266 | 422 | 254 | 577 | 12 |
400 | 498 | 44 | 310 | 460 | 294.4 | 603 | 14 | 515 | 44 | 310 | 463 | 294.4 | 620 | 14 | 547 | 44 | 310 | 484 | 294.4 | 652 | 14 |
仕様 | ||||||
1 | DIN3202-K3に準拠した対面。 | |||||
2 | ANSI125 / 150; DIN2501PN10 / PN16; AS2129表E; JIS10Kectに準拠したフランジ穴あけ。 | |||||
3 | 使用圧力:PN10; PN16 |
主要部品と材料 | ||||||
番号 | 部品名 | 素材 | ||||
1 | 体 | GGG50 | ||||
2 | ディスク | SS304 | ||||
3 | 幹 | SS304 | ||||
4 | 春 | SS304 | ||||
5 | ワッシャー | PTFE | ||||
6 | ワッシャー | PTFE | ||||
7 | ガスケット | NBR | ||||
8 | 六角ナット | A193A |
主な寸法 | ||||||
DN | D | D1 | D2 | L | R | t |
50 | 107 | 65 | 40 | 43 | 27 | 18.4 |
65 | 127 | 80 | 60 | 46 | 35 | 19.8 |
80 | 142 | 94 | 70 | 64 | 42 | 27.7 |
100 | 162 | 117 | 88 | 64 | 50 | 27.7 |
150 | 218 | 171 | 134 | 76 | 77 | 31.6 |
200 | 273 | 224 | 182 | 89 | 102.5 | 32.9 |
300 | 378 | 310 | 260 | 114 | 146 | 43.3 |
350 | 446 | 360 | 298 | 127 | 170 | 45.3 |
400 | 488 | 410 | 350 | 140 | 195 | 52.3 |
450 | 546 | 450 | 385 | 152 | 215 | 58.2 |
500 | 594 | 505 | 438 | 152 | 238 | 58.3 |
600 | 700 | 624.5 | 538 | 178 | 292 | 74.6 |
700 | 820 | 720 | 662 | 229 | 345 | 96 |
800 | 930 | 825 | 762 | 241 | 394 | 99 |
基準
BS1868、ANSIB16.34として設計および製造
ANSIB16.10としての対面寸法
ANSIB16.5としてのエンドフランジの寸法
ANSIB16.34としての圧力-温度定格
API598としての圧力テスト
該当する媒体:水、ガス、油、およびその他の苛性媒体。
テスト圧力
テスト項目 | シェルテスト | シールテスト | バックシールテスト | エアシールテスト | |||||
中くらい | 水 | 空気 | |||||||
単位 | MPa | lbf / in2 | MPa | lbf / in2 | MPa | lbf / in2 | MPa | lbf / in2 | |
圧力(クラス) | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5〜0.7 | 60-100 |
300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | |||
400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | |||
600 | 15.3 | 2225 | 11.2 | 1630年 | 11.2 | 1630年 | |||
900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 | |||
1500 | 38.4 | 5575 | 28.1 | 4080 | 28.1 | 4080 |
