| 起源の場所: | 中国 |
| ブランド名: | TOBO |
| 証明: | API ISO CE |
| モデル番号: | WCB |
| 最小注文数量: | 5pcs |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | カートン、クライアント要求に従う層木の場合または |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1ヶ月あたりの1000pcs |

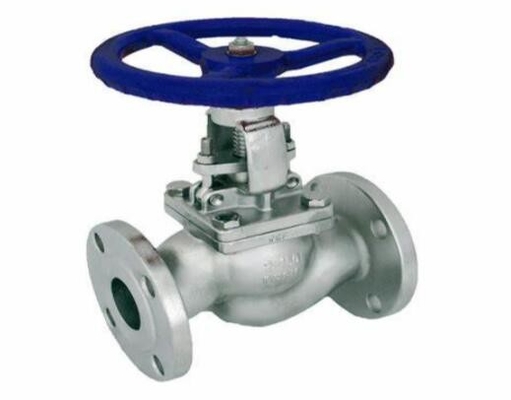

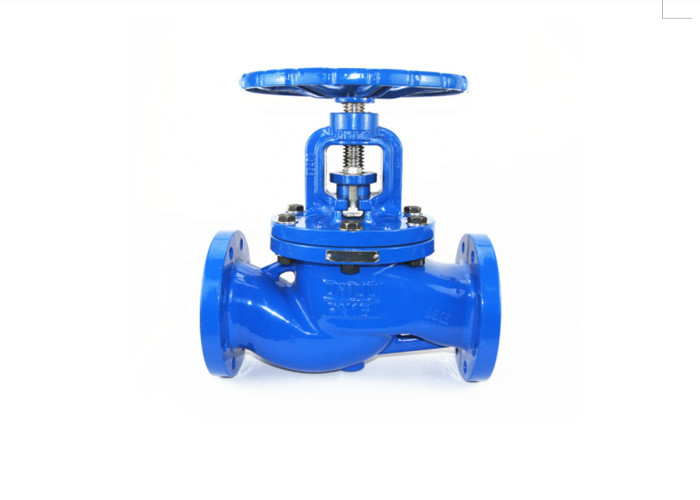

| 生産の名前: | 地球弁 | 材料: | WCB |
|---|---|---|---|
| 端: | フランジを付けたようになった端 | 適用: | ガス、オイル、水およびCorrosieの他の液体 |
| サイズ: | DN80 | 圧力: | PN16 |
| Tempreture: | 中型圧力 | 茎の糸の位置: | 外ねじ茎の地球弁 |
| ハイライト: | DN80角度の止められた弁,PN16角度の止められた弁,フランジの終わりの角度の止められた弁 |
||
空気の角度の止められた弁DN80 PN16棒フランジの端DN15 | DN100サイズ
| 製品名: | 地球弁 | 適用: | オイル、ガス、水、蒸気等、 |
|---|---|---|---|
| サイズ: | DN15 ~DN100 | 圧力: | PN16~160/150lbs~2500lbs/JIS 10K/20K |
| 標準: | API 6D/ANSI 16.5のB/JIS 20K/JIS 10K | 温度: | -29~225 C |
| ボディ: | Steel/WCB/WC6/stainlessの鋼鉄を投げなさい | 茎: | ステンレス鋼2Cr13 |
| アクチュエーター: | 空気 | ||
| 高いライト: |
鋳造物鋼鉄地球弁、2インチの地球弁 |
||
角度の切断弁DN80 PN16棒フランジの端、空気2Wと、150c、STS316L、CSDの空気（SV）、1.5s、L/S
新しいフランジの角度の座席バルブ本体は腐食性の条件のために適したステンレス鋼材料を採用する。
非働く州では、ばねの役割による角度の座席弁は弁ノーマル・オープンまたは普通閉められていてである。
アクチュエーター ピストンが圧縮されるとき、弁は開くか、または閉まり、弁スイッチを制御するために二重行為の形態は圧縮されたガスによって制御される。
外的な媒体からステンレス鋼のフランジの角度の座席弁、流出を進め、調整装置腺、角度の座席バルブ本体の構造からのスライドは特に通常の地球弁によって比較されるより大きい流れを、達成できる。
フランジの角度の座席弁の空気アクチュエーターは単一および二重機能に分けられる（単動空気の頭部は通常穴である）;その働く主義;役割へのばねのリターンに従って開閉するの、分けられてノーマル・オープンにそして普通閉められている。
二重行為（空気の頭部は通常2つの穴である）;働き主義:ガスをガス スイッチに制御するため。
| 新しいフランジの角度の座席弁の主要なパフォーマンス パラメータ: |
| 圧力範囲:0-16bar |
| 中型の温度:-10 | +180 |
| 周囲温度:-10 | +60 |
| 指定:DN15-DN100,1/2 『- 4" |
| 制御圧力:3-8bar |
| ボディ材料:ステンレス鋼、CF8/304、CF8M/316 |
| 密封材料:PTFE PTFE |
| アクチュエーター ハウジング:ポリアミドPA |
| 媒体:中立ガス、空気、水、蒸気 |
| フランジの標準:GB、ANSI、DIN、JIS |
| 特徴:二重行為、単一の行為、防水ハンマー |
| 制御機能:ノーマル・オープン |

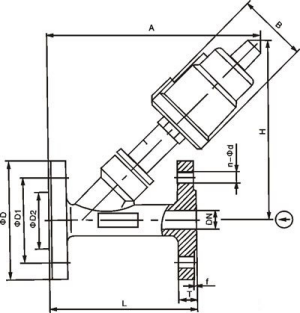

| DN | L | T | f | D | D1 | D2 | H | B | n-d | Pueumatic | |
| 15 | 120 | 14 | 2 | 95 | 65 | 40 | 137 | 180 | 64 | 4-Φ14 | 50 |
| 20 | 130 | 14 | 2 | 105 | 75 | 50 | 145 | 185 | 64 | 4-Φ14 | 50 |
| 25 | 140 | 14 | 2 | 115 | 85 | 60 | 173 | 210 | 80 | 4-Φ14 | 63 |
| 32 | 150 | 16 | 2 | 135 | 100 | 70 | 210 | 240 | 80 | 4-Φ18 | 63 |
| 40 | 180 | 16 | 2 | 145 | 110 | 8 | 260 | 245 | 80 | 4-Φ18 | 63 |
| 50 | 195 | 16 | 2 | 160 | 125 | 92 | 300 | 295 | 100 | 4-Φ18 | 80 |
| 65 | 230 | 18 | 2 | 185 | 145 | 115 | 315 | 320 | 126 | 4-Φ18 | 100 |
| 80 | 250 | 18 | 2 | 195 | 160 | 130 | 330 | 330 | 126 | 8-Φ18 | 100 |
| 100 | 280 | 18 | 2 | 215 | 180 | 150 | 350 | 360 | 156 | 8-Φ18 | 125 |
フランジの終わりの角度は弁の流量特性を止めた:
| NPT | 内部の穴 | KV | 最高圧力 | 小型制御 | 空気 | 流れ |
| G3/8」 | 10 | 3.7 | 0~16bar | 4 | 50 | バルブ シートの甲革 |
| G1/2」 | 15 | 4.2 | 0~16bar | 2.7 | 50 | |
| G3/4」 | 20 | 8 | 0~16bar | 2.7 | 50 | |
| G1 | 25 | 19 | 0~16bar | 2 | 63 | |
| G1 1/4" | 32 | 27.5 | 0~16bar | 2 | 63 | |
| G1 1/2」 | 40 | 42 | 0~16bar | 2 | 63 | |
| G2 | 50 | 52 | 0~16bar | 2 | 80 | |
| G2 1/2」 | 65 | 77 | 0~14bar | 1.6 |
100
|
| シリンダーのパフォーマンス パラメータに従う空気の角度の座席弁: |
| PPSの執行機関の貝は周囲温度のために適している:+5 |
| 再調節されたばねのない二重代理のアクチュエーター |
| 速い関係 |
| 電子位置のフィードバック |
| 最高および低流速のために独立した調節可能な打撃の限界、適した |
| 手動緊急時スイッチ |
| ナミュールのアダプターのために適した試験弁 |
