起源の場所: | 中国 |
ブランド名: | TOBO |
証明: | CE/ISO |
モデル番号: | / |
最小注文数量: | 1pcs |
---|---|
価格: | negotiable |
パッケージの詳細: | バルブはプラスチック製のバブルシートと合板の箱に包まれています |
受渡し時間: | 25workdays |
支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの1000000の部分/部分 |
適用する: | 石油・ガス、化学、発電所 | ボディ材料: | 炭素鋼 |
---|---|---|---|
結合方式: | フランジ | 設計基準: | API 6D、API 594 |
端関係: | BW、SW、NPT、RF、RTJ | 操作のタイプ: | 、電気手動、空気 |
圧力評価: | 150-2500lb | シール材料: | NBR、EPDM、バイトン、PTFE |
座席材料: | ナイロン、PTFE、金属 | サイズ: | 2-24インチ |
適した媒体: | 水、オイル、ガス | 適切な圧力: | 低圧、高圧 |
温度較差: | -196℃~+200℃ | 弁のタイプ: | フランジチェックバルブ |
ハイライト: | フランジの端は逆止弁を振る,非遅い最後の逆止弁をばたんと閉めなさい,鋳鉄のフランジの逆止弁 |

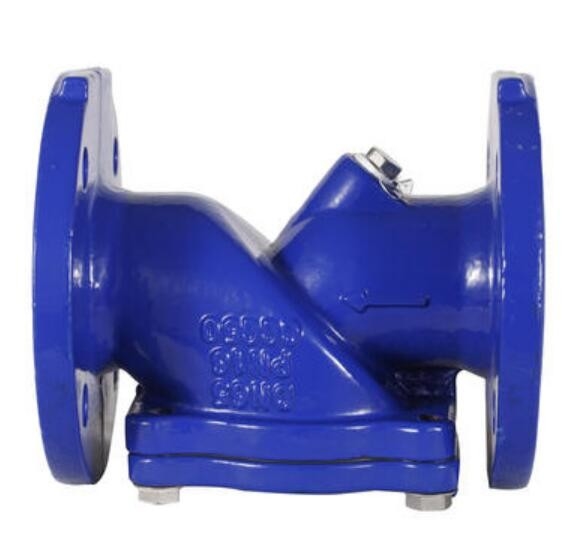

BS5153はフランジの端が付いている鋳鉄のタイプ圧力価格のSLAMの遅い最後の振動逆止弁を非
製品名: | ボール逆止め弁 | 適用: | 下水、水等、 |
---|---|---|---|
サイズ: | DN150 ~DN500 | 圧力: | PN10/16 |
標準: | DIN/BS/AWWA/JIS | 温度: | -20~120 C |
ボディ: | 鋳鉄の延性がある鉄 | 球: | 鉄のコーティングEPDM/NBR |
高いライト: |
ステンレス鋼のボール逆止め弁、縦のボール逆止め弁 |
スラリー/泥/鉱山/DN150 - DN500のための三方鋼球の点検Vave
より多くの情報を必要とすれば、私達と親切に接続するため。
記述:
技術的な変数 | ||||
モデル | PN (MPa) | 投げるテスト圧力(MPa) | シール テスト圧力(MPa) | ボディ、ボンネットの材料 |
HQ41X-10 | 1 | 1.5 | 1.1 | 鉄か鋼鉄 |
HQ41X-16 | 1.6 | 2.4 | 1.76 | |
郵便部品及び材料 | ||||
ボディ:鋳鉄、延性がある鋳鉄、WCB | ||||
ボンネット:鋳鉄、延性がある鋳鉄、WCB | ||||
球:ネオプレンが塗られる投げられた鋼鉄 | ||||
媒体:水および弱い腐食性の液体 |
適用:
フランジを付けたようになったボール逆止め弁はの行為の下でディスクとしてゴム製覆われたローラーを、時、使用する
媒体は弁の中の必要な滑走道と共に開くために、または上下に転がることができる
それを閉めなさい。
そしてそれは水撃作用のよい堅さ、無声終わりおよび生産によって特色にならない。
ボディは完全な水流道の設計、大きい流れ、小さい抵抗であり水ヘッド損失はより小さい
50による振動タイプのそれ。
それは縦または水平に取付け可能で、冷水、熱湯、産業に使用することができる
浸水許容の沈積物ポンプのために適した生存沈積物の管ネットワーク、特に。
中型の温度:0~80℃.
次元 | ||||||
DN (mm) | L | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
逆止弁-球のタイプ(無返還弁)は独特な設計のに最初の弁だった。非常に簡単の
しかし含まれる重大なメカニズム無しの強い設計。
慣習的な弁で使用される蝶番ピン ディスク メカニズムのようなすべての部分は除去され、に置いた
流れ媒体の条件をと引き換えに阻止する補強されたゴム製上塗を施してある球。
この球は流れ道から、ポンプが最低のヘッド損失を与えることのとき全く動く。
完全の球形のゴム製上塗を施してある球のシール円形にされたバルブ シートで漏出証拠を全く保障する
シーリング。
この設計は非詰ること及び自浄式のような他の利点がある。この事実上手入れ不要
弁は、必要であれば、延長された使用法の後で、球のオンライン取り替えちょうど微細な仕事である。
*低い電力の消費
*より大きい固体処理容量
*非詰る自浄式
*完全なシーリング
*低圧の低下
主義:
この弁の中心は補強されたゴム製球である。弁の独特な設計は球の自由運動を可能にする。
球は開位置にポンプが干渉のない液体の自由な流れを始めたり及び可能にするとき動く(図を見なさい)。
ポンプが停止するように、しっかりと球の座席自身の重量及び背圧にのよる金属の座席に対して
液体(図上のマウス)。これはDROPLESSのシーリングで起因する。
構造の部品表/材料
部分 | 記述 | 標準 | 特別 |
1。 | ボディ | 鋳鉄 | St.鋼鉄は、鋼鉄を投げた |
2。 | カバー | 鋳鉄 | St.鋼鉄は、鋼鉄を投げた |
3。 | 球 | 補強されるニトリル | EPDMのネオプレン |
4。 | カバー リング | ニトリル ゴム | Butyle、Viton |
5。 | 球の座席リング | L.T. Bronze | St.鋼鉄、堅い摩擦。 |
6。 | 締める物 | 炭素鋼 | St.鋼鉄 |
材料表 | |||
部分 | 材料 | ASTM | BS |
ボディ | 黄銅 | B124 C38800 | 2874 CZ122 |
帽子 | 黄銅 | B124 C38800 | 1400 LG2 |
ディスク | 黄銅 | B124 C38800 | 2874 CZ122 |
ばね | ステンレス鋼 | A313 304 | 3111 304S31 |
座席 | NBR |
製品名 | さまざまなサイズの真鍮の縦の逆止弁の中国の製造 |
材料 | 黄銅 |
色 | 真鍮の黄色 |
標準 | JIS ANSI |
圧力 | PN16 |
弁の標準 | MSS SP-80に従いなさい BS 21 (ISO7) /ASME B1.20.1に通される |
|
サイズの範囲 | 15mm (1/2」) | 50のmm (2") | |
働き圧力 | 300psi (20.7棒)外国人の非衝撃 150psi (10.3棒)飽和蒸気 |
|
テスト圧力 | 貝:450のpsi (31棒)流体静力学 | |
座席:流体静力学330psi (22.7棒) 空気80のpsiの(5.5棒) |
||
適した媒体 | 水、オイル、ガス |
構造の部品表/材料
部分 | 記述 | 標準 | 特別 |
1。 | ボディ | 鋳鉄 | St.鋼鉄は、鋼鉄を投げた |
2。 | カバー | 鋳鉄 | St.鋼鉄は、鋼鉄を投げた |
3。 | 球 | 補強されるニトリル | EPDMのネオプレン |
4。 | カバー リング | ニトリル ゴム | Butyle、Viton |
5。 | 球の座席リング | L.T. Bronze | St.鋼鉄、堅い摩擦。 |
6。 | 締める物 | 炭素鋼 | St.鋼鉄 |
記述:
技術的な変数 | ||||
モデル | PN (MPa) | 投げるテスト圧力(MPa) | シール テスト圧力(MPa) | ボディ、ボンネットの材料 |
HQ41X-10 | 1 | 1.5 | 1.1 | 鉄か鋼鉄 |
HQ41X-16 | 1.6 | 2.4 | 1.76 | |
郵便部品及び材料 | ||||
ボディ:鋳鉄、延性がある鋳鉄、WCB | ||||
ボンネット:鋳鉄、延性がある鋳鉄、WCB | ||||
球:ネオプレンが塗られる投げられた鋼鉄 | ||||
媒体:水および弱い腐食性の液体 |
次元 | ||||||
DN (mm) | L | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
逆止弁-球のタイプ(無返還弁)は独特な設計のに最初の弁だった。非常に簡単の
しかし含まれる重大なメカニズム無しの強い設計。
慣習的な弁で使用される蝶番ピン ディスク メカニズムのようなすべての部分は除去され、に置いた
流れ媒体の条件をと引き換えに阻止する補強されたゴム製上塗を施してある球。
この球は流れ道から、ポンプが最低のヘッド損失を与えることのとき全く動く。
完全の球形のゴム製上塗を施してある球のシール円形にされたバルブ シートで漏出証拠を全く保障する
シーリング。
この設計は非詰ること及び自浄式のような他の利点がある。この事実上手入れ不要
弁は、必要であれば、延長された使用法の後で、球のオンライン取り替えちょうど微細な仕事である。
*低い電力の消費
*より大きい固体処理容量
*非詰る自浄式
*完全なシーリング
*低圧の低下
主義:
この弁の中心は補強されたゴム製球である。弁の独特な設計は球の自由運動を可能にする。
球は開位置にポンプが干渉のない液体の自由な流れを始めたり及び可能にするとき動く(図を見なさい)。
ポンプが停止するように、しっかりと球の座席自身の重量及び背圧にのよる金属の座席に対して
液体(図上のマウス)。これはDROPLESSのシーリングで起因する。
構造の部品表/材料
部分 | 記述 | 標準 | 特別 |
1。 | ボディ | 鋳鉄 | St.鋼鉄は、鋼鉄を投げた |
2。 | カバー | 鋳鉄 | St.鋼鉄は、鋼鉄を投げた |
3。 | 球 | 補強されるニトリル | EPDMのネオプレン |
4。 | カバー リング | ニトリル ゴム | Butyle、Viton |
5。 | 球の座席リング | L.T. Bronze | St.鋼鉄、堅い摩擦。 |
6。 | 締める物 | 炭素鋼 | St.鋼鉄 |
