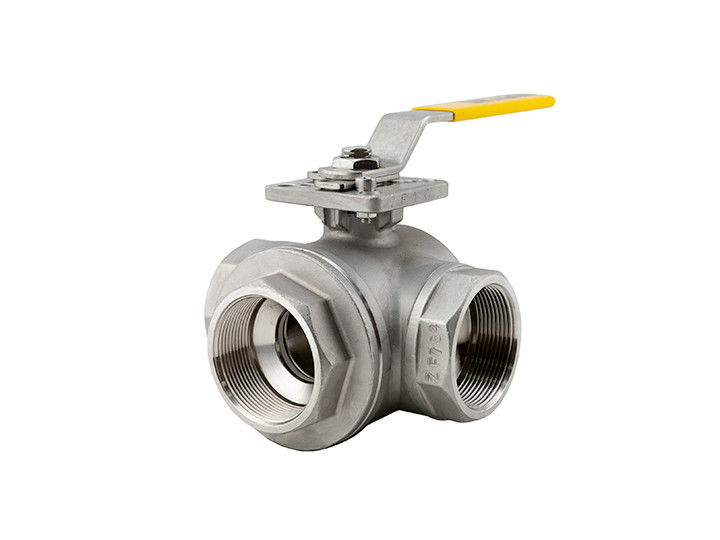

手動スイッチによる高温耐性。2PC ステンレス鋼スレッド 304 ボールバルブバルブ

手動スイッチによる高温耐性。2PC ステンレス鋼スレッド 304 ボールバルブバルブ

簡単な詳細



フルボア

ネジ付きエンド:ANSIB2.1.BS。

21、DIN259/2999.JIS.130202/130203

内部エントリー噴出防止ステム

材質:.CF8M.CF8.CF3M.WCB

圧力定格:.1000PSI.WOG

圧力テスト:.API.598

ロック装置付きレバーハンドル



3 ピース雌ねじ付きボールバルブのサイズ:

サイズ	Φd	L	H	W	ΦB	ΦE	ΦS	L2	トルク
1/4	11	50.4	48	103	10.8	18	14.2	10	4～5
3/8	12	50.4	48	103	12.7	19.5	17.6	10	4～5
1/2	15	61.4	50	103	16.1	23	21.7	10	6～8
3/4	20	70	70	60	127	21	27.1	14	8～10
1	25	79.6	64	127	26.7	34	33.8	14	12～5
1-1/4	32	93	93	79	154	35.1	41	15	18～20
1-1/2	38	102	102	85	154	40.5	49	15	25～30
1/2	50	124	124	87	192	54.8	61	19	35～45
2-1/2	65	156	156	117	244	65	73.8	21	55～65
3	76	179.2	125	244	80.5	94	89.8	24	80～90
4	100	218.4	173	330	100	116	115.5	35	140～160



部品名	材料
ボディ/ボンネット	WCB、LCC、LCB、CF8、CF8M、CF3、CF3M
ボール	WCGB+HCr、A105+HCr、2Cr13、304、316、304L、316L
幹	2Cr13,304,316,304L,316L
シート	PTFE、PPL、ナイロン101



鋼製グローブバルブの仕様
圧力定格とサイズ:	PN10、PN25、PN40、PN64、150L-600LB
	DN40～DN600
	1-1/2インチ～24インチ
材料：	本体：A216-WCB、A325-LCB、A217-WC6、CF8、CF8M
	ディスク：A105+13Cr、SS304、SS316
	ステム：A182+F6a、A182-F6a
	ボンネット:A216-WCB、A325-LCB、A217-WC6、CF8、CF8M
操作型	ハンドル
構造：	水の止水栓
フランジ接続:	ASME B16.5、EN1092
突合せ溶接端:	ASME B16.25
中くらい：	ウォグ
温度：	-20～425℃



ボールバルブは、ボール状のディスクを使用して流れを停止または開始する 4 分の 1 回転の回転動作バルブです。

多くの点でプラグバルブに似ています。ボールのポートが一直線上にある場合、流れが可能になりますが、

バルブを90度回転させると、ボールの固い部分が流れを止めます。

ほとんどのボールバルブは速動タイプであり、バルブを操作するにはバルブハンドルを 90°回転する必要があります。

ただし、バルブの開閉に大きな力が必要な大型バルブの場合は、ギヤ式を使用します。

アクチュエーターが使用されています。この構成により、小さなハンドルでかなり大きなバルブを操作できます。

今回は配管に使用される以下の種類のボールバルブを取り上げました。

• フローティング

• トラニオン取付型

• 3ウェイ

• トップエントリー

• サイドエントリーまたは分割ボディ

• スリーピースボディ

バルブの用途

• 気泡を通さない遮断を実現するオンオフストップバルブとして、さまざまなタイプの流体サービスに使用できます。

• 炭化水素サービスだけでなく、空気、ガス、蒸気のサービスでも使用できます。

• 金属シートバルブは、高圧および高温の用途で使用できます。

• 機器を接続するための機器チューブとともに広く使用されています。

• 食品、飲料、ワイン、製薬、化学産業に応用されています。

利点

• 素早い開閉タイプで、高温高圧用途でも気泡が入らず確実なシールを実現します。

• 同サイズ・定格のゲートバルブに比べて小型・軽量です。

• ボールバルブのいくつかの設計は柔軟に選択できるため、要件に合ったバルブを選択できます。

• 操作が簡単で、コスト効率の高いメンテナンスが可能です。

• バルブ本体はどのような接続でも交換可能で、長さは変わりません。



特徴：

1.鍛造ボール
2.耐火安全設計
3.静電気防止装置
4.本体は漏れない密閉構造
5.作動時の低トルク
6.ダブルブロック&ブリード(DBB)
7.緊急封止
8.お好みの延長ステム
9.自動体腔リリーフ
10.さまざまな駆動タイプ: ギア、レバー、電気、油圧、空圧



規格への準拠

設計および製造: ANSI B16.34、API 608、API 6D、BS5351
面間寸法: ANSI B16.10、API 6D
フランジ接続: ANSI B16.5、ANSI B16.47
突合せ溶接: ANSI B16.25
ファイセーフ: API 607、API 6FA
テストと検査: API 598、API6D



梱包の詳細



バルブはプラスチック製のバブルシートと合板の箱に包まれています

港:中国

リードタイム ：

数量(セット)	1～100	>100
EST（東部基準時。時間(日)	25	交渉中



スリーピースボールバルブめねじ付ゲートバルブと同タイプのバルブです。

違いは、閉鎖部分がボールであり、ボールがバルブ本体の中心線の周りを回転して、

開閉可能なバルブを実現します。

スリーピースボールバルブ90度回転と小さな回転トルクでしっかりと回転させるだけで済みます。

完全に均等なバルブ本体キャビティは、媒体に小さくて直線的な流路を提供します。一般的に考えられているのは

ボールバルブは直接開閉するのに最適であり、ボールバルブは絞りを備えているように設計されています。

そしてフローを制御します。ボールバルブの主な特徴は、コンパクトな構造、操作とメンテナンスの容易さです。

水、溶剤、酸、天然ガスなどの一般的な作動媒体に適しています。また、次のような作動媒体にも適しています。

酸素、過酸化水素、メタン、エチレンなどの劣悪な作業環境。ボールバルブ本体は一体型またはモジュール式にすることができます。

3 ピース雌ねじ付きボールバルブの仕様:
